TD7型鋼筋桁架樓承板圖集

TD7型鋼筋桁架樓承板型號：TD7-70、TD7-80、TD7-90、TD7-100、TD7-110、TD7-120、TD7-130、TD7-140、TD7-150、TD7-160、TD7-170、TD7-180、TD7-190、TD7-200、TD7-210、TD7-220、TD7-230、TD7-240、TD7-250、TD7-260、TD7-270型一共21種規格型號

訂購熱線：152-5153-6295

TD7鋼筋桁架樓板是將鋼筋加工成鋼筋桁架，然后將其與鍍鋅異型板焊接在一起的一體成型模板。在施工階段，鋼筋桁架樓板具有經濟，方便，安全，可靠等特點，已被多層車間，多層，高層和高層建筑等建筑和建筑領域廣泛使用。高層鋼結構建筑物和各種不規則地面，混凝土結構和高速鐵路等。

一、TD7型鋼筋桁架樓承板產品規格

名稱		規格
上弦鋼筋直徑		6-12mm
下弦鋼筋直徑		6-12mm
腹桿鋼筋直徑		4-7mm
鋼筋桁架高度H		70-270mm
支座水平鋼筋直徑		8mm、10mm
支座豎向鋼筋直徑	HPB235	12(用于h≦150)，14（用于h＞150）
	HRB335HRB400	10(用于h≦150)，12（用于h＞150）
底模鋼板厚度		0.4~0.8mm
底模鋼板寬度		576mm、600mm
混凝土保護層厚度C		15 - 30mm
鋼筋桁架樓承板長度		1.0 - 12.0m

二、TD7鋼筋桁架樓承板構成與材料參數：

◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡。

三、TD7鋼筋桁架樓承板使用優勢：

1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯可設計為雙向板，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板。

2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐。

3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板底模不參與使用階段受力，不需考慮防火、防腐問題。

4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠,樓板的雙向剛度接近，有利于建筑物抗震栓釘焊接質量更容易。

5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。

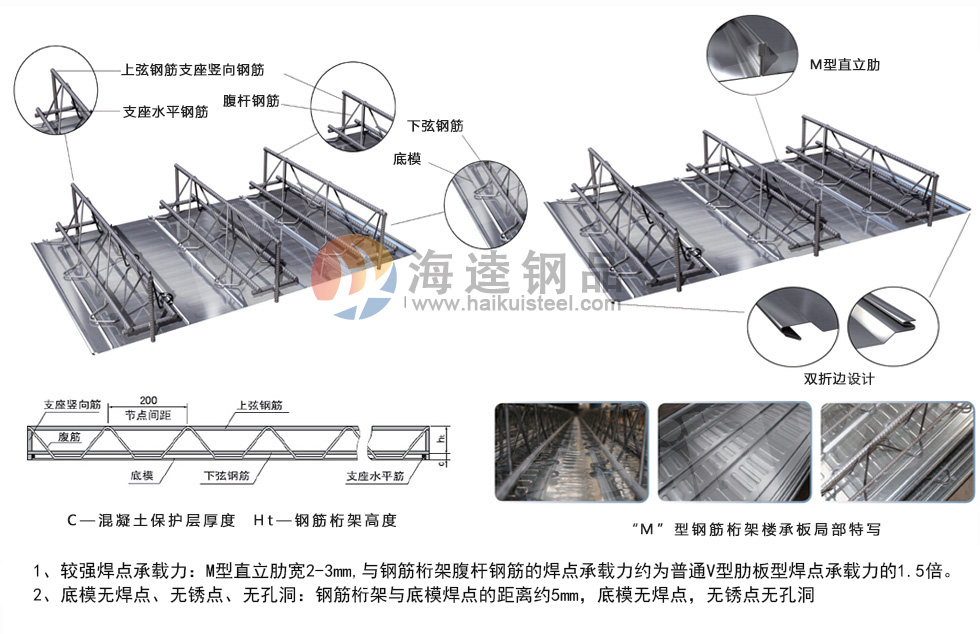

鋼筋桁架樓承板示意圖

四、TD7鋼筋桁架樓承板型號參數：

模板型號	桁架高度/（mm）	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度(mm)	施工階段鋼筋桁架
模板型號	桁架高度/（mm）	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度(mm)	板簡支	板連續
TD7-70	70	12、4.5、12	40.33	2.567	100	3	3.8
TD7-80	80	12、4.5、12	43.67	3.517	110	3.2	4
TD7-90	90	12、5、12	47	4.618	120	3.5	4.2
TD7-100	100		50.33	5.869	130	3.7	4.4
TD7-110	110		53.67	7.272	140	3.8	4.6
TD7-120	120	12、5.5、12	57	8.825	150	4	4.8
TD7-130	130		60.33	10.529	160	4.1	4.8
TD7-140	140		63.67	12.384	170	4.2	5
TD7-150	150	12、6、12	67	14.389	180	4.4	5
TD7-160	160		70.33	16.546	190	4.4	5.2
TD7-170	170		73.67	18.853	200	4.6	5.2
TD7-180	180	12、6.5、12	77	21.311	210	4.6	5.2
TD7-190	190		80.33	23.92	220	4.8	5.4
TD7-200	200		83.67	26.679	230	4.8	5.4
TD7-210	210	12、7、12	87	29.59	240	4.9	5.4
TD7-220	220		90.33	32.651	250	5	5.4
TD7-230	230		93.67	65.863	260	5.1	5.6
TD7-240	240	12、7.5、12	97	39.226	270	5.2	5.6
TD7-250	250	12、7.5、12	100.33	42.739	280	5.2	5.6
TD7-260	260	12、8、12	103.67	46.403	290	5.3	5.6
TD7-270	270	12、8、12	107	50.219	300	5.4	5.6

五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：

1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。

2.鋼筋桁架板大無支撐板跨可達4.8米，普通樓承板大3米，需要大量臨時支撐。

3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。

4.工期提前，提前贏取經濟效益

5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。

所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。

六、TD7鋼筋桁架樓承板應用領域:
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD7鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。

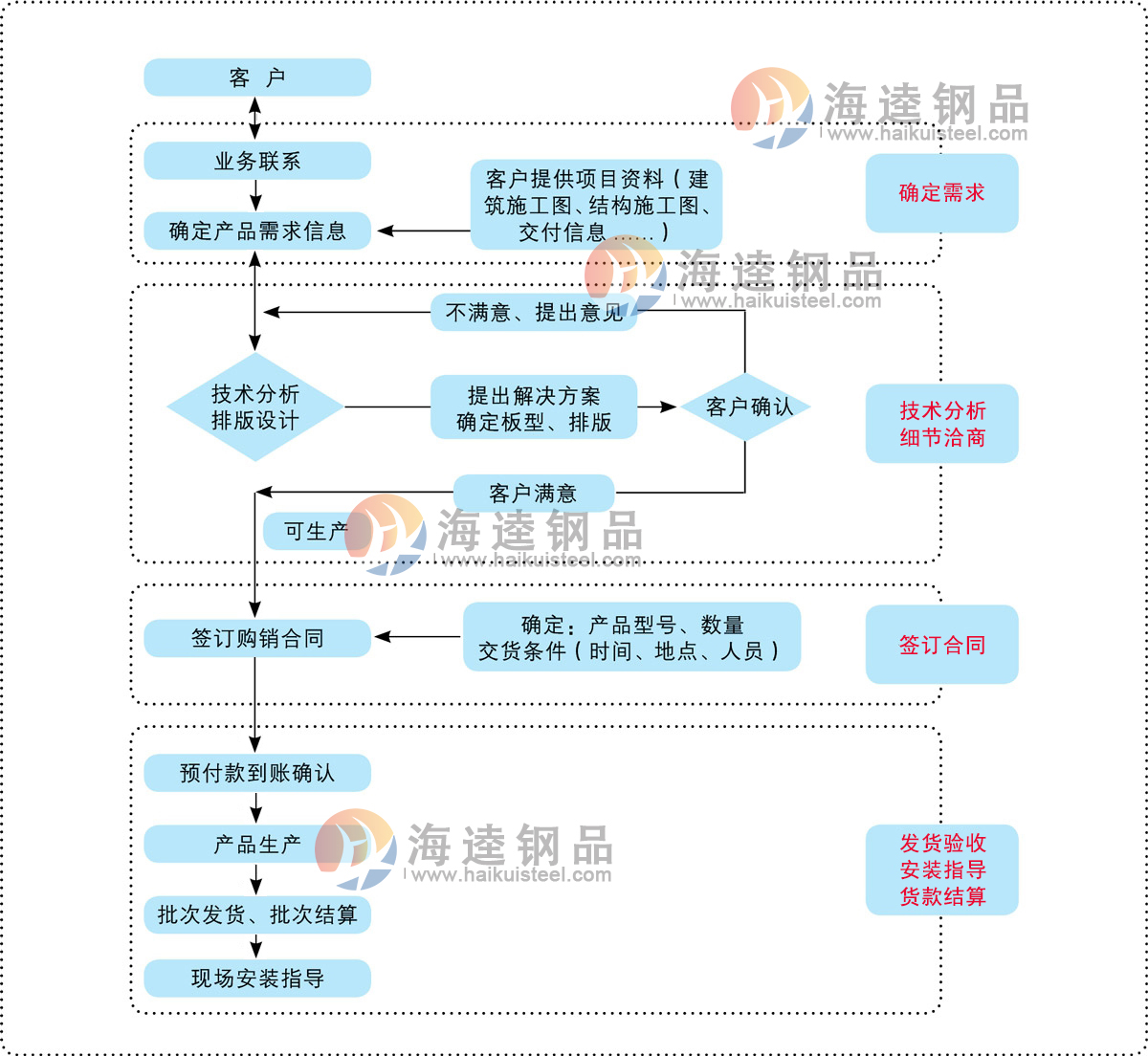

七、訂貨須知：

感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：

1）對產品的具體要求（尺寸、型號、功能要求等）。

2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。

3）交貨條件（時間、地點等）。

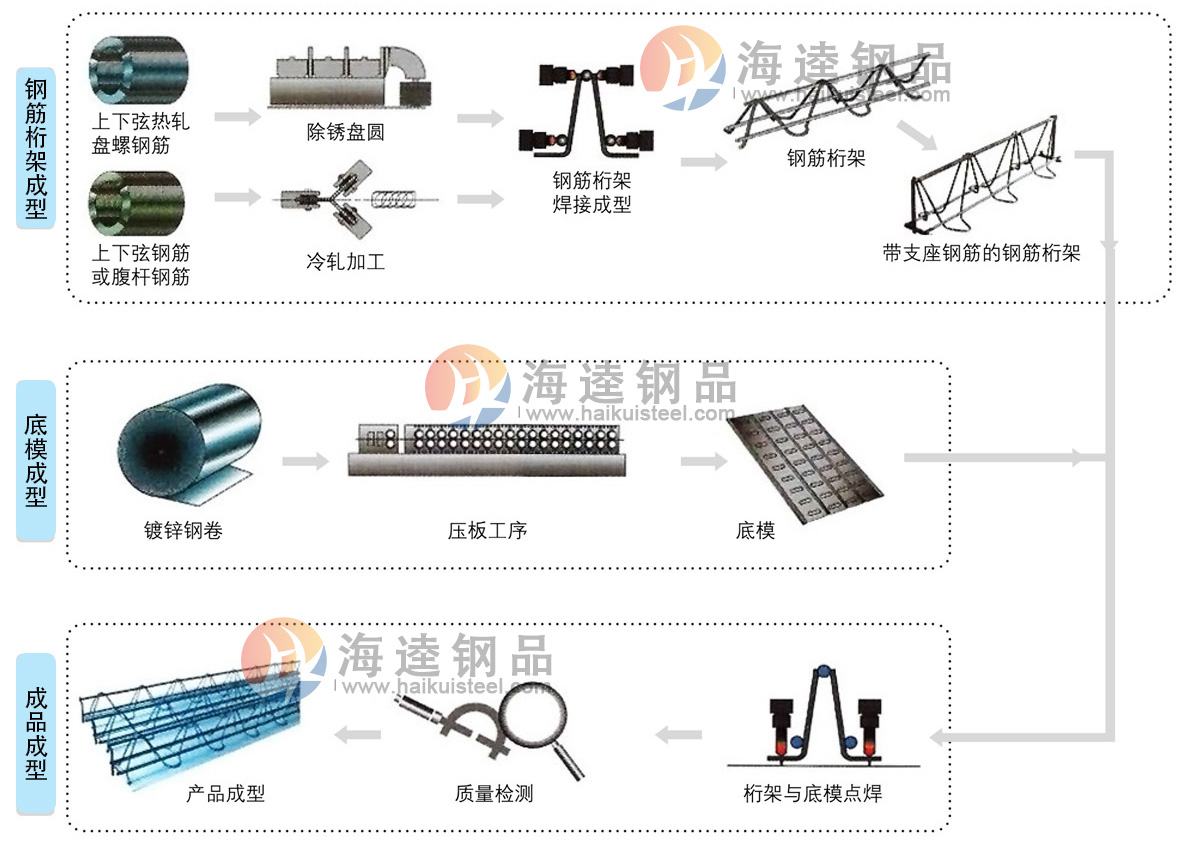

八、生產工藝流程：
鋼筋桁架樓承板生產工藝流程
